三機聯動液壓機壓制橋梁波形鋼的優勢
山東威力重工為客戶定做的兩套三機聯動液壓機，目前橋梁波形鋼成型液壓機已經安裝調試完畢，正式投產。三機聯動液壓機包括：一臺800噸液壓機，兩臺1200噸液壓機，三臺機器同時工作，完成橋梁波形鋼的成型工藝。
波形鋼腹板橋梁三機聯動四柱液壓機是由多臺普通四柱液壓機通過聯動墊板將活動橫梁（液壓機滑塊）剛性連接在一起，配合各自的供油閥或泵的控制，來保證滑塊的同步運行，從而壓制出相應的產品。具有壓力大，工作臺面加工范圍大的特點。
壓制橋梁波形鋼聯動液壓機同步控制系統，包括多個位移傳感器和分別與每個位移傳感器連接的可編程控制器，可編程控制器連接顯示設定操作終端；可編程控制器連接多路比例控制閥，可編程控制器通過每路比例控制閥分別控制各比例控制閥相對應的油缸。本聯動液壓機的同步控制系統將反饋控制技術運用到油缸位置的同步控制，控制量采用標準PLC模擬量模塊進行檢測和控制輸出，比例控制閥控制對應油缸滑塊，實現了多滑塊聯動液壓機的同步控制，提高了調節精度，控制方便可靠。
山東威力重工機床有限公司橋梁波形鋼成型液壓機廠家可按客戶要求加工定制，如液壓機的臺面大小、行程長短、開口高低、工作壓力、運行速度、自動上下料、自動/半自動等。量身打造優質液壓機設備，滿足客戶生產工藝需求。山東威力重工廠家直轄熱線：0632-5850029 18306370898（同微信）下圖為大家展示，山東威力重工調試人員反饋回來的現場安裝圖片：

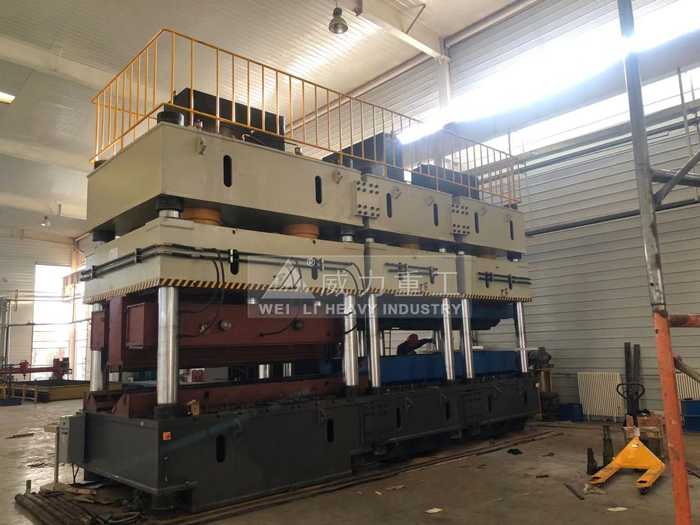

三機聯動橋梁波形鋼成型液壓機

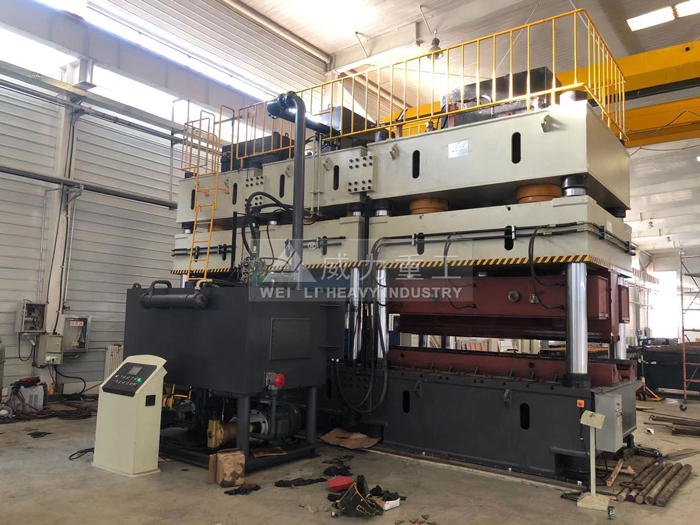

橋梁波形鋼成型多功能液壓機

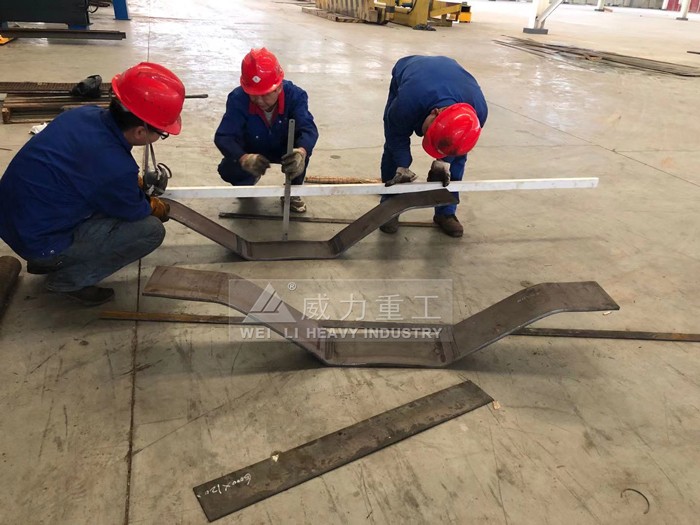

壓制成型波形鋼腹板橋梁
本文主要介紹的就是橋梁波形鋼使用液壓機壓制成型的特點以及優勢，目前很多客戶都向我們咨詢這臺機器，證明現在的波紋鋼腹板組合箱梁橋目前應用范圍很廣。傳統的混凝土箱梁以其良好的受力性能，在大跨連續剛構橋中得到了廣泛的應用。但是，其自重占整個荷載的比重很大，結構恒載對控制截面產生的內力一般占到了總內力的80%以上，并且跨度越大、橋面越寬，則此比例越高，另外，腹板與頂?shù)装暹B成一體，頂?shù)装宓臏夭钜约盎炷粮拱宓母稍锸湛s引起的應力問題比較突出，會導致各種各樣的裂縫，而且降低了預應力的效率，嚴重影響結構的承載能力和耐久性。在如何解決傳統混凝土箱梁上述問題的背景下，波形鋼腹板組合箱梁橋便應運而生了
波紋鋼腹板組合箱梁橋是一種新型的鋼一混凝土組合結構橋梁，箱梁的頂、底板一般為混凝土，而腹板則為波折形狀的鋼腹板，鋼腹板和混凝土頂?shù)装逯g有剪力連接鍵連接，它對于減輕箱梁自重、降低混凝土的溫度和收縮徐變應力以及提高預應力效率等都是十分有效的。
液壓機加工的波形鋼腹板橋梁的特點：
1、構造特點
波形鋼腹板箱梁橋的頂、底板一般為混凝土，而腹板則為橋梁波形鋼成型液壓機壓制的波折形狀的鋼腹板，鋼腹板和混凝土頂?shù)装逯g有剪力連接鍵連接。因為預應力鋼索不能在腹板內實現轉向，所以波形鋼腹板箱梁橋中都配有體外預應力索。此外，因為波形鋼腹板箱梁的橫向剛度較弱，故比一般的混凝土箱梁多設置了橫隔板。
1.1幾何參數
波紋鋼腹板是在工廠經過橋梁波形鋼成型液壓機加工壓制成型的構件，波紋鋼腹板的主要幾何參數為波紋板厚、波高、波紋鋼腹板的單個波長、高度、平板的長度、斜板長度以及斜板投影長度。
1.2 預應力配束方式
波紋鋼腹板預應力混凝土組合箱梁由于使用了波紋鋼腹板，從而省去了腹板束。波紋鋼腹板預應力混凝土組合箱梁的預應力配束方式有兩種：一是將預應力束筋全部配成體外束，在梁體內通過轉向塊或橫隔板轉向，并錨固于端橫隔板上;
