汽車保險模壓成型機可選用玻璃鋼復合材料液壓機，機身結構有四柱式、框架式、龍門框式結構等多種，目前公司設計生產有2000噸四柱液壓機快速一次模壓成型SMC汽車保險杠。除此以為該設備還可用于模壓成型車頂蓋、阻流板、發動機罩、擋泥板、汽車前面罩、太陽罩、電瓶托架等。在汽車保險杠的模壓成型工藝中關鍵在于模壓時間、模壓速度、模壓壓力等三方面的因素決定，那么在使用中模壓SMC汽車保險杠的速度該如何控制？一起了解下。
模壓SMC汽車保險杠成型2000噸四柱液壓機主要是通過液壓系統來產生壓力，完成壓制、折邊、彎曲、壓裝、模壓等一系列的生產工藝，在實際的生產加工中，影響其模壓速度的因素有很多，我們先來了解下：
一、2000噸四柱液壓機速度下降的原因有以下兩點。
1、調速閥中的閥壓閥卡死于打開位置，則載荷增加時通過節流閥的流量下降。
2、模壓SMC汽車保險杠成型2000噸四柱液壓機的油缸活塞等相關部件有磨損或者泄漏的情況。
二、執行機構爬行的原因有以下五點。
1、模壓SMC汽車保險杠成型2000噸四柱液壓機的液壓系統內進入了空氣。
2、節流閥的閥口出現堵塞，液壓系統泄漏不穩定，調速閥中減壓閥不靈活，造成流量不穩定而引起爬行。
3、油泵的流量脈動較大，溢流閥振動造成液壓系統壓力脈動較大，油缸輸入液壓油波動而造成爬行的情況。
4、在進油節流調速系統中，油缸沒有背壓或者背壓不足，當外載荷發生變化時，致使油缸速度發生變化。
5、因為潤滑不良，導軌與油缸軸線不平行，活塞桿的密封壓的太緊，活塞桿出現變曲變形等原因，致使油缸工作行程時摩擦力變化較大，從而引起爬行。

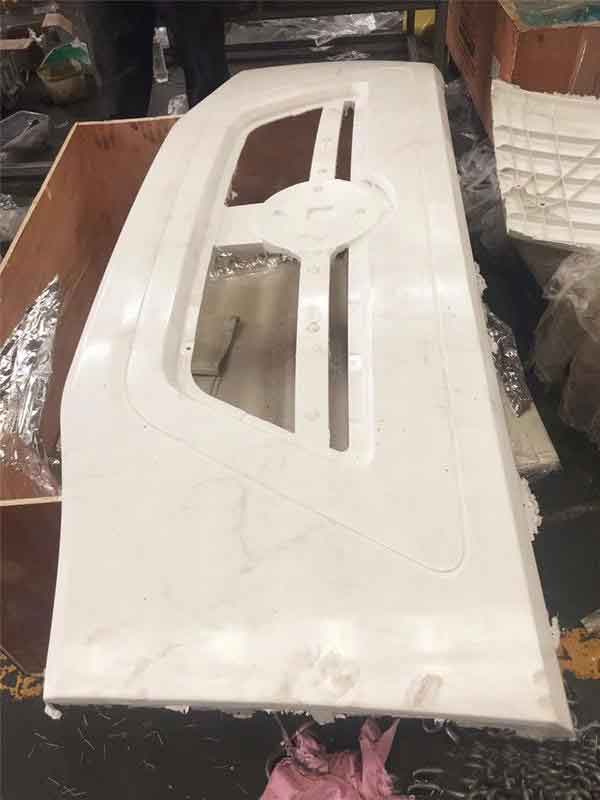

模壓成型SMC汽車保險杠

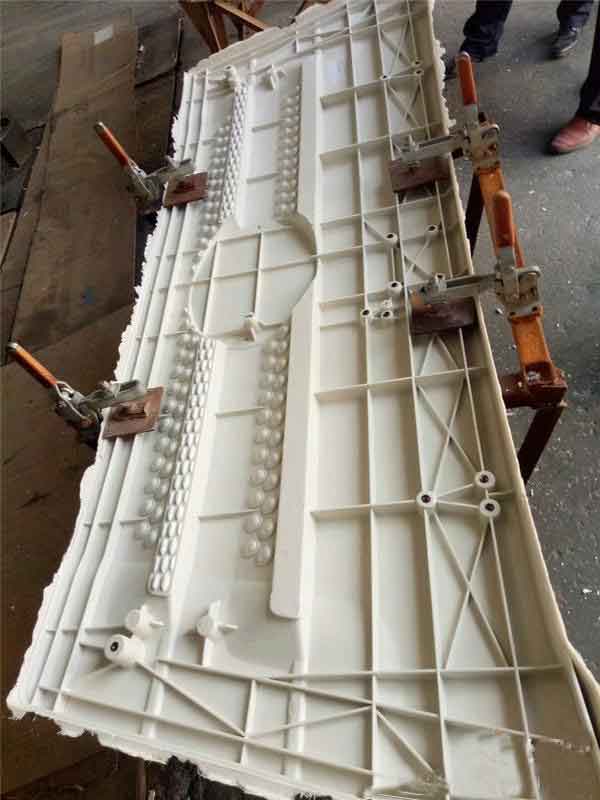

三、執行機械機械故障引起油液供給不足，造成速度不穩定。
1、調速閥定差式減壓閥的彈簧過軟，使節流閥前后壓差過低，致使通過調速閥的小流量不穩定。
2、節流閥的節流口出現堵塞，致使沒有小流量或者小流量不穩定。
3、模壓SMC汽車保險杠成型2000噸四柱液壓機調速閥中的減壓閥出現卡死的情況，造成節流閥前后壓差隨著外載荷而出現變化，時常見到的是由于小進給時荷載較小，導致最小進給量增大。
模壓SMC汽車保險杠成型2000噸四柱液壓機速度控制：
模壓SMC汽車保險杠模具溫度控制是整個模壓成型過程中，不可忽視的重要因素。模壓成型的壓力、溫度、時間三要素中，溫度和時間的控制都和模具溫度有關。可見模壓成型模具溫度控制的重要性。模壓SMC汽車保險杠過程中，溫度需要格外注意，因為模具溫度不僅影響生產工藝的進行，更影響到模壓制品的質量，合理有效的模具溫度控制，對生產優質模壓制品來說具有重要意義。如果模具溫度控制得太高，貼近模具的物料先受熱，會提前固化而形成硬殼層，而內部物料由于固化較晚，致使模壓制品的的表層存在殘余壓應力，而內層存在拉應力，從而導致模壓制品翹邊、開裂、強度下降等問題。如果模具溫度控制得過低不僅熔融后的物料黏度高、流動性差，而且由于交聯反應難于充分進行，從而使制品強度不高，外觀無光澤，脫模時出現粘模和頂出變形。
模壓SMC汽車保險杠成型溫度的高低，取決于SMC玻璃鋼復合材材料的固化體系、厚度，生產效率和制品結構的復雜程度。成型溫度必須保證物理化學反應的順利進行，并實現完全的固化。 一般來說，厚度大的制品所選擇的成型溫度應比薄壁制品低，這樣可以防止過高溫度在厚制品內部產生過度的熱積聚。如制品厚度為25～32mm，其成型溫度為135-145℃。而更薄制品可在171℃下成型。 成型溫度的提高，可縮短相應的固化時間；反之，當成型溫度降低時，則需延長相應的固化時間。成型溫度應在最高固化速度和最佳成型條件之間權衡選定。一般認為，SMC成型溫度在130-150℃之間。

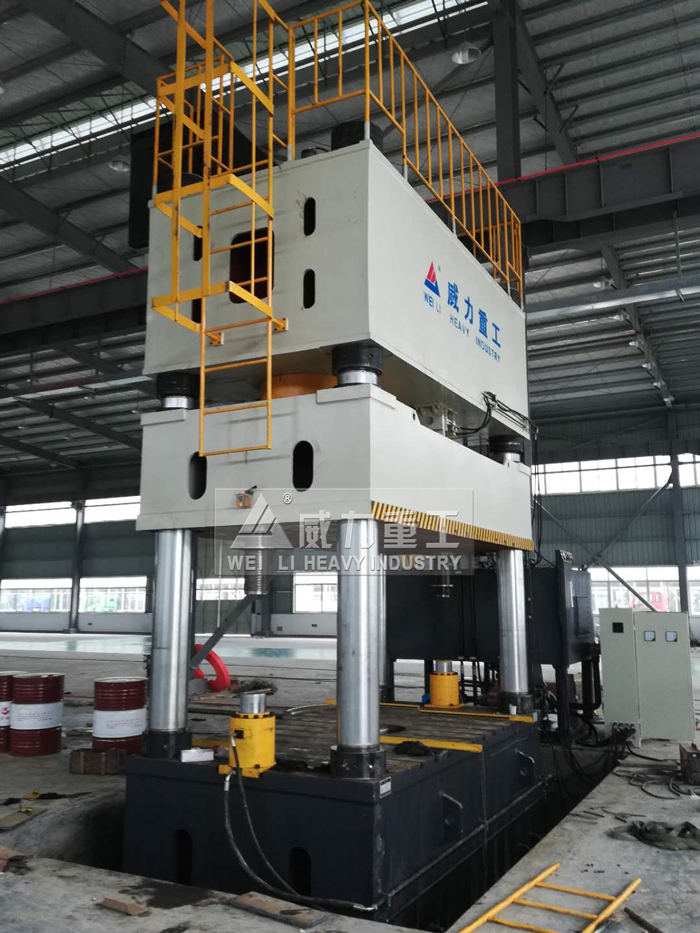

模壓SMC汽車保險杠成型2000噸四柱液壓機也稱為2000噸SMC汽車保險杠液壓成型機，適用于SMC,BMC,FRP,GRP,GMT 等復合材料的模壓成型。機器參數如臺面大小，開口，行程，速度等都可按照客戶的要求定制。機器廣泛應用于汽車（保險杠、底護板、導流板頂棚等）、鐵路車輛（高鐵動車內飾）、建材/建筑（水泥擋板、埋地管材等）和電子/電氣領域（電表箱等）中的零、部件制品等熱固及熱塑性產品的成型工藝。
模壓SMC汽車保險杠成型2000噸四柱液壓機機身結構設計為三梁四柱式、經濟實用，液壓控制采用插裝閥集成系統，減少泄露點，動作可靠，使用壽命長，可實現定壓和定程兩種成形工藝，具備保壓延時功能，工作壓力行程可在規定的范圍內調節，采用按鈕集中控制，可實現手動、半自動、自動三種操作方式。由主機及控制機構兩大部分組成，通過管路及電氣裝置聯系起來構成一整體。主機部分包括機身、主缸等組成。控制機構包括動力機構、限程裝置、管路及電氣控制操縱箱等部分組成。山東威力重工機床有限公司可根據客戶產品需求，設計定做合適噸位結構的玻璃鋼模壓機。復合材料液壓機等，100噸-5000噸多種噸位結構供選擇，采購定做模壓SMC汽車保險杠成型2000噸四柱液壓機就找山東威力重工，我們有豐富的設計生產經驗，確保機器設備質量好，性能穩定，售后服務完善，了解更多。聯系張經理：18306370898（可加微信）
上一篇：上一篇：1800噸啞鈴熱壓成型液壓機壓制六角啞鈴密度多少
下一篇：下一篇：630噸雙動匣缽成型液壓機安裝注意事項？
