- 產品名稱：2600噸四柱液壓機_2600T薄板拉伸液壓機_2600油壓機
- 推薦度：
本機為一臺2600噸四梁四柱液壓機，屬于公司YW27系列稱為雙動薄板拉伸液壓機，其結構有四柱式、框架式兩種。公司會根據客戶采購需要來定做，可作多缸式和單缸式。該機結構由壓邊塊，拉伸滑塊和液壓墊三部分組成。適用于復雜零件和偏心載荷零件的拉深成形，如是拉深，彎曲，成型等，能夠滿足單動、雙動等工藝要求。配合液壓墊工作，能實現正拉深、反拉深、復合拉深、二次拉深等多種成型工藝。
設備使用條件：
1、2600噸四柱液壓機_2600T薄板拉伸液壓機_2600噸油壓機工作區域溫度：0~50℃（±）
2、動力電源：三相四線制380V、50HZ，電壓波動范圍380V±10％
3、冷卻方式：水冷裝置
4、液壓系統使用介質：46號抗磨液壓油
設備主要結構：
1、2600噸四柱液壓機_2600T薄板拉伸液壓機_2600噸油壓機主機：機身由上橫梁、活動橫梁、下橫梁，4根立柱組成。
2、液壓控制系統
3、電氣控制系統
4、潤滑系統
5、安全防護系統
性能特點：
1、計算機優化結構設計，四柱式結構簡單、經濟、實用；采用框架式結構，剛性好、精度高、抗偏載能力強；
2、采用整體式插裝閥集成系統，泄露點少，動作可靠，使用壽命長；
3、配置導軌自動潤滑裝置；
4、采用PLC控制的電氣系統，結構緊湊，工作靈敏、可靠，柔性好；
5、工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便；
6、可實現定壓、定程兩種成型工藝，具有保壓延時功能，延時時間可調；
7、拉伸、壓邊滑塊可通過定位銷聯為一體，實現單動工藝動作；
8、采用按鈕集中控制，具有調整、手動及半自動三種操作方式。
2600噸四柱液壓機_2600T薄板拉伸液壓機_2600噸油壓機應用案例：
2600噸四梁四柱液壓機客戶使用現場

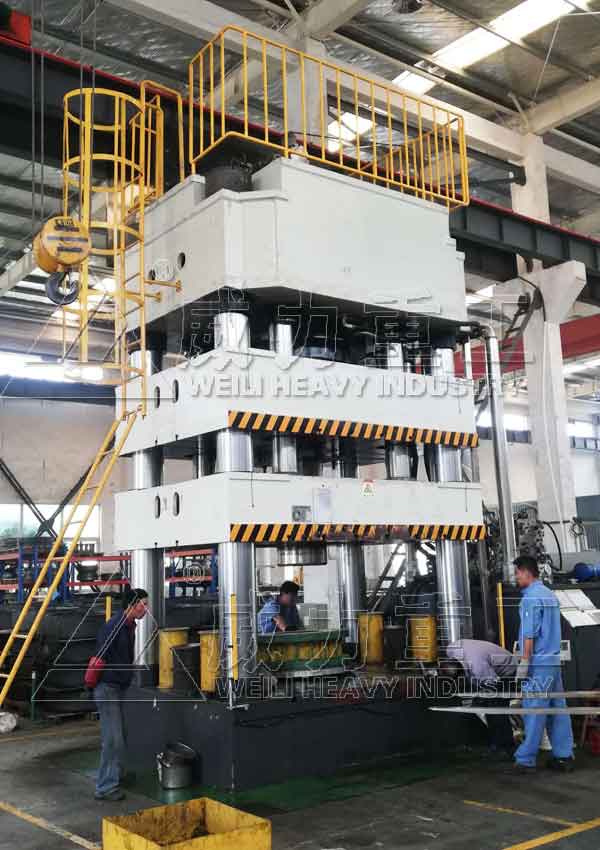

2600噸雙動薄板拉伸液壓機
機器結構和功能：
1、2600噸四柱液壓機_2600T薄板拉伸液壓機_2600噸油壓機由主機、液壓傳動系統、電氣控制系統和潤滑系統組成。
2、液壓機的操作方式設有手動，點動，自動切換控制三種操作方式。操作方式由轉換開關進行選擇，按鈕集中控制。
3、機身為四梁四柱式結構，滑塊導向為立柱圓柱面導向，導套為對開導套以利于維護。立柱為四螺母結構，以便于機身預，四梁為鋼板焊接件。
4、液壓機滑塊為上傳動四缸加壓結構形式。
5、電氣控制系統采用歐姆龍的PLC 觸摸屏。
6、滑塊主油缸采用活塞式油缸，油缸密封選用原裝進口 U 形 密封圈密封。
7、液壓機動力系統放置于機器右端，電氣柜放置在機器右端(電控柜，加空調機，能對伺服驅動器冷卻)，操作按鈕盒放置在機器右前部(操作臺雙按鈕)。
8、液壓系統設有油位指示、油液冷卻和過濾系統，油液冷卻選用風冷。
9、滑塊導套潤滑采用自動潤滑。
10、2600噸四柱液壓機_2600T薄板拉伸液壓機_2600噸油壓機滑塊、頂出油缸行程控制均采用接近開關控制。
壓制缸：機器壓制噸位由四缸實現?；钊麠U通過連接法蘭與滑塊相連接。缸體材料為優質45#鍛鋼，保證材質均勻；活塞桿表面中頻淬火處理。主缸密封件采用進口密封圈，確保密封可靠。
缸筒制作工藝：
缸筒為活塞式結構，大型缸體采用45#鋼件，前后端處車削螺紋與鋼板聯接——焊接——焊接探傷—— 退火處理——粗車——調質處理以獲得較好的強度與韌性等綜合機械性能——精車各部——內孔鏜孔留精細加工量——缸筒進行磨削或壓光——各部位鉆孔倒角——珩磨內孔至尺寸達到圖紙要求的各項形位尺寸公差要求——涂油入庫。
活塞桿采用45#鋼件——粗車——調質處理——精車各部位至尺寸（伸縮外徑留磨量0.3-0.5mm）——表面淬火——磨削外圓——表面電鍍硬鉻——精磨外表面至圖紙規定尺寸——電鍍硬鉻——涂油入庫。

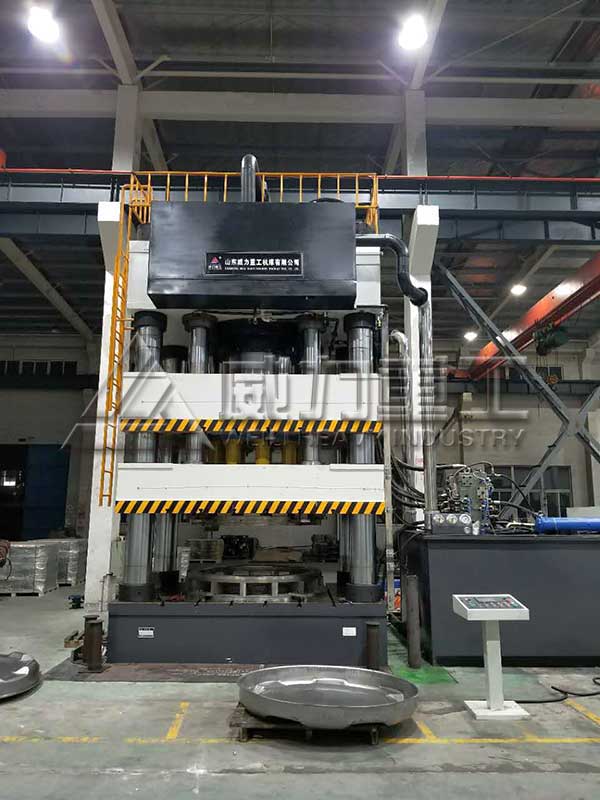

2500噸油壓機拉伸成型產品

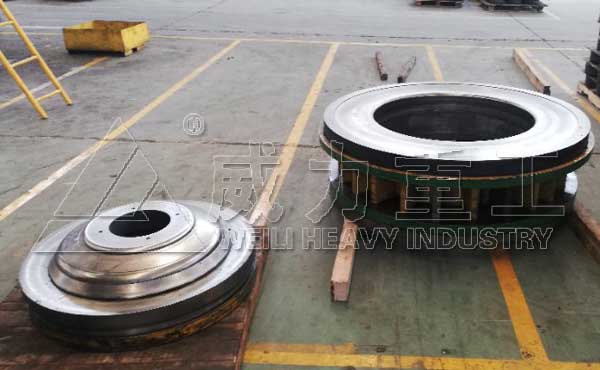

一次沖壓拉伸成型產品

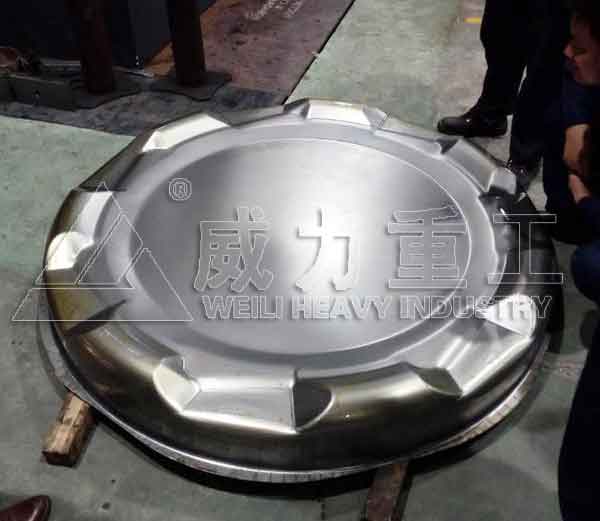

2600噸四薄板拉伸液壓機成型產品
工作原理與工藝動作：
2600噸四柱液壓機_2600T薄板拉伸液壓機_2600噸油壓機有內外兩個活動橫梁，拉伸動梁裝在里面，壓邊動梁裝在外邊。在進行雙動拉伸的時候，壓邊動梁先下降，當壓邊動梁不在下降而變為保壓狀態。此時，拉伸動梁快速下行，接近工件時改為慢速進行拉伸。拉伸工藝完成后，拉伸動梁可實現保壓延時、缷壓和快速回程，壓邊動梁相應也缷壓回程，然后頂出缸將工件頂出。完成一個工作周期。
2600噸四柱液壓機_2600T薄板拉伸液壓機_2600噸油壓機根據壓制工藝要求主缸能完成快速下行一減速壓制一保壓延時一泄壓回程一停止（任意位置）的基本工作循環，而且壓力、速度和保壓時間需能調節。頂出液壓缸主要用來頂出工件，要求能實現頂出、退回、停止的動作。如薄板拉伸時，又要求頂出液壓缸上升、停止和壓力回程等輔助動作。有時還需用壓邊缸將坯料壓緊，以防止周邊起皺。
2600T薄板拉伸液壓機采用正拉伸工藝，液壓系統采用插裝閥，電氣系統采用PLC自動控制。具備點動、半自動操作功能，能實現自動頂料。各運動部件的行程、壓力、速度在一定范圍內均獨立可調，滿足金屬制品成型件的需要?？筛鶕脩粜枰鋫湎乱簤簤|、打料裝置移動工作臺、沖裁緩沖裝置、光柵安全保護裝置、人機界面等。 雙動薄板拉伸液壓機專用于金屬板材的拉伸、彎曲、成型工藝?？蛇M行落料、校正、壓裝、沖裁。適用于汽車、航空、化工等行業的需要。
