火車門板也稱火車車廂板，用選用不銹鋼板、合金鋼等比較厚的板材，在液壓機的壓力作用下，一次整體成型。之前公司有客戶采購定做過1000噸、2000噸薄板拉伸液壓機。。對于較厚的火車門板一般推薦使用3000噸、4000噸拉伸液壓機，其結構有四柱式火車門板拉伸液壓機、框架式火車門板拉伸機兩種。。公司會根據客戶提供的門板參數、模具等信息量身打造核算。定做這種大型拉伸機設備，客戶采購需謹慎，在山東滕州，具有這種大型設備的加工實力的企業并不多，我們山東威力重工機床有限公司就是其中一家規模實力大，技術力量雄厚，售后服務完善的大型液壓機設計生產制造企業，我們的技術是從南通高薪聘請的，其設計圖紙，制造工藝，都是沿用南方的標準，更加確保了機器設備質量與性能。。定做4000噸火車門板拉伸液壓機_4000t火車車廂板成型液壓機咨詢張經理：18306370898（可加微信），，多種噸位結構按需設計。
性能特點：
1、4000噸火車門板拉伸液壓機_4000t火車車廂板成型液壓機采用計算機優化結構設計，機身可采用框架式或四柱結構，帶有下拉伸液壓墊，可實現金屬薄板的拉伸、彎曲、成型、沖裁落料、翻邊等工藝。
2、框架式拉桿預緊結構，精度高、剛性好、四角八面導軌，導向精度高，抗偏載能力強。
3、移動工作臺方便，如油缸下腔支承回路，油缸上下腔互鎖回路等安全優越。
4、進口PLC控制，工作靈敏可靠。
5、對于大件成型廢品率極低，可大幅度減少模具成本。
6、整體結構結實，四角八面導軌，不易晃動，抗篇載能力強。
7、速度快，并可快速定位加壓，無沖擊，合模后起壓快，無沖擊。
8、配伺服電機+泵驅動，實現節能40%以上，降低噪音10-30分貝。
9、通過操作面板選擇，可實現定程、定壓兩種成型工藝，能實現正拉深、反拉深、復合拉深、二次拉深等多種成型工藝
10、4000噸火車門板拉伸液壓機_4000t火車車廂板成型液壓機結構由壓邊塊，拉伸滑塊和液壓墊三部分組成。適用于復雜零件和偏心載荷零件的拉深成形，如是拉深，彎曲，成型等，能夠滿足單動、雙動等工藝要求。
可選配附件：
1.移動工作臺
2.光幕安全保護裝置
3.位移傳感裝置
4.沖裁緩沖裝置
5.油加熱或冷卻裝置
6.打料裝置（液壓式或機械式）
7.快速換模等裝置
4000噸火車門板拉伸液壓機廠家實物：
4000噸壓制火車門厚板專用拉伸機

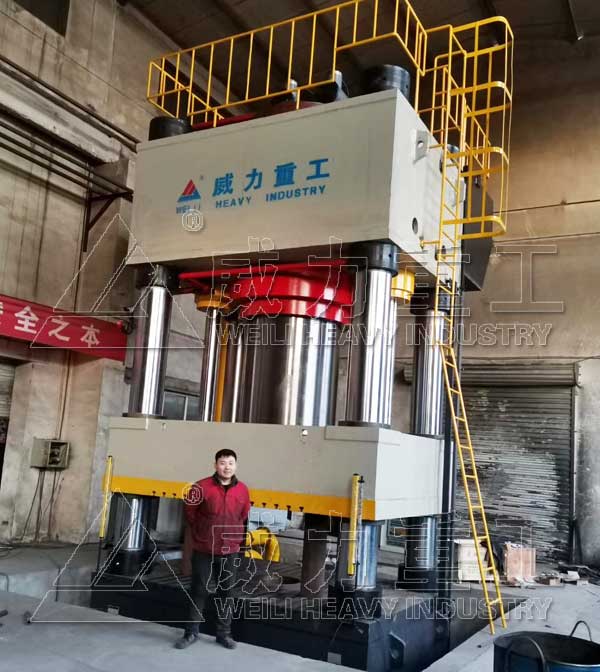

4000噸火車門厚板沖壓拉伸液壓機
框架式火車門厚板拉伸成型液壓機
工作環境：
1、 環境溫度：-10℃~40℃
2、 相對濕度：40%-90％（無冷凝）
3、 工作電源：三相五線制交流電 AC380V±10%，50HZ±2HZ；單相交流電 AC220V±15% 50±2HZ
4、 電網形式：TN-S
5、 氣源壓力：0.5~0.6Mpa
6、 循環水：入口溫度≤32℃，出口溫度≤42℃；壓力：約0.5MPa

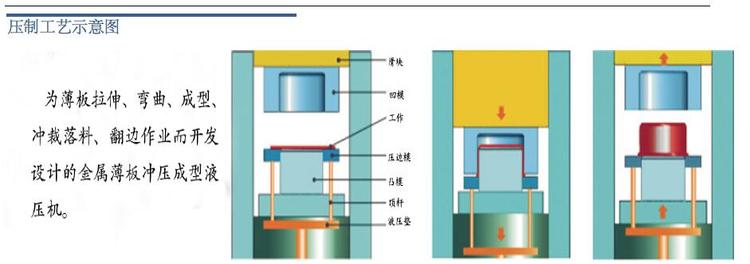

主要工藝動作：
1) 、4000噸火車門板拉伸液壓機_4000t火車車廂板成型液壓機可實現手動、單次、連續等多種工作模式，由轉換開關進行選擇，按鈕集中控制。
2) 、手動操作工藝：
a)、（滑塊）通過手動操作按鈕可以使滑塊上升或下降，放開按鈕，則滑塊動作停止。
b)、（液壓墊）通過手動操作按鈕操作可以使單個液壓墊分別上升下降；放開按鈕則液壓墊動作停止。
c)、（移動工作臺）開進操作：按下[開進]按鈕，工作臺開進壓機內到達進端位之后停止。按下[下降]按鈕，工作臺下降。液壓系統自動完成鎖緊動作.
d)、開出操作：按下[上升]按鈕，工作臺松開，上升。按下[開出]按鈕工作臺開出壓機，到開出端部停止。
e)、停止操作：工作臺在移動中，松開[開進]或[開出]按鈕，工作臺停止。
3) 、單次操作工藝：
a)、按下雙手按鈕支架上的[滑塊下降]開始按鈕，滑塊將按照設定好的參數動作。
4) 、連續操作工藝：
a)、按下[自動開始]按鈕、4000噸火車門板拉伸液壓機_4000t火車車廂板成型液壓機及上下料裝置將進行連續進行。
液壓墊：
1)、液壓墊的下底面與液壓墊的柱塞桿連接，各液壓墊前后面均安裝有可調導軌，導軌安裝位置、間隙易于操作，導軌采用稀油自動潤滑。
2)、4000噸火車門板拉伸液壓機_4000t火車車廂板成型液壓機各液壓墊的壓力控制均可實現獨立數顯、數控及同步頂出，液壓墊輸出壓力可在其參數范圍內從公稱力的20－100%進行無級設定，觸摸屏實現壓力、行程顯示及輸入調節，壓力顯示單位為噸（或10KN），控制和顯示精度可達到0.1mm，保壓時間可預置。
3)、液壓墊行程檢測采用位移傳感器，具有慢速、快速頂出功能，并設有滑塊下壓至下死點持壓時，液壓墊先卸壓。液壓墊為單獨驅動，具有通過位置指示器，可對范圍內的各個位置進行調整，能準確地進行上升和下降，液壓墊在頂出狀態下，頂出動作可根據滑塊的位置進行延遲。
一次沖壓拉伸成型的火車門板

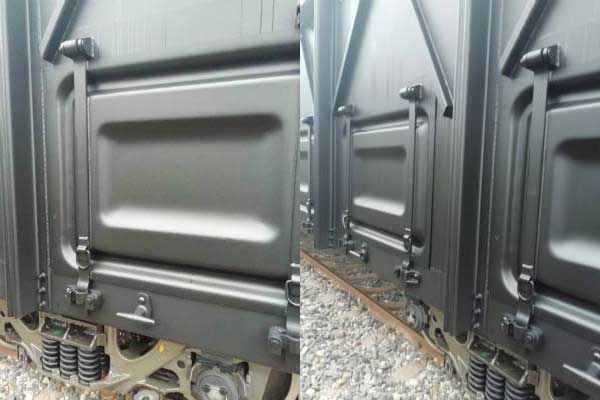

火車門板的應用
各部油缸：
1、4000噸火車門板拉伸液壓機_4000t火車車廂板成型液壓機主缸為三缸或雙缸或單缸結構，此結構可以使上橫梁和滑塊的受力均勻、變形小，滑塊運行時更加平穩。可適應各種形狀零件的加工。主缸缸體通過法蘭與上橫梁連接，活（柱）塞桿與滑塊連接。
2、液壓墊缸采用單缸或多缸缸結構，一字布置，此結構使液壓墊受力均勻，以達到理想的拉伸效果。
3、各油缸缸體均采用優質碳素鋼，以保證材質的均勻性。活（柱）塞桿采用優質碳素鋼，經退火處理后粗加工、精加工、精磨而成，精度高，耐磨性好；活（柱）塞桿表面中頻淬火處理。
4、主油缸和液壓墊油缸主密封均采用進口材料密封元件，密封可靠，使用壽命長。
液壓系統：
4000噸火車門板拉伸液壓機_4000t火車車廂板成型液壓機液壓動力系統由動力控制系統、各種閥和液壓操縱箱等組成，對主機提供動力并實現對主機的控制。本機主動力系統和油箱放在主機的頂部，可以使機器減少占地面積。
潤滑系統：
4000噸火車門板拉伸液壓機_4000t火車車廂板成型液壓機設備潤滑采用稀油集中潤滑系統，主要由電機、齒輪泵、溢流閥、壓力表、分流閥及油箱等組成。啟動機器時必須先啟動潤滑裝置，否則主機不能工作。工作時各導軌的需油量可通過分流閥分別調整。并設有故障顯示裝置，如潤滑裝置出現堵塞等故障，則機器報警。
安全系統：
1、靜止及急停按鈕: 要求發生異常時按“靜止”按鈕，壓機工作全部停止,按“急停”按鈕,包括電機均停止運行。主機四角均設有緊急停止按鈕。
2、超載保護：液壓系統設有過載保護裝置（安全閥），確保4000噸火車門板拉伸液壓機_4000t火車車廂板成型液壓機不會超載工作而損壞壓機，當油壓超過設定值（可調）時自動溢流排油。
3、液壓支撐保險系統：滑塊可在任意位置靜止。
4、滑塊上限位液壓鎖緊裝置：需要時將滑塊鎖定于上限位位置，確保在檢修和更換模具時操作安全。當滑塊處于上限位時，按鎖緊按鈕，鎖緊裝置直接鎖緊；滑塊處于非上限位時，按鎖緊按鈕，滑塊先回到上限位，然后鎖緊裝置鎖緊。鎖緊裝置到位由行程開關發訊，與主機動作電氣互鎖，鎖緊裝置不解鎖，滑塊不能下壓。
5、光電保護裝置：機身前配有一組光電保護裝置。
拉伸液壓機用途：
容器：
不銹鋼鋁、銅火鍋、搪瓷浴槽、壓力容器，不銹鋼洗滌槽(水槽)、器皿、電飯、鍋不銹鋼內膽、鋁內膽、
浴池等摩汽車行業零配件：
柴油機零配件、拖拉機、摩托車零配件、航天、航空表、船舶、汽車覆蓋零件等
日常用具：
薄板拉伸、不銹鋼杯、鋁鍋蓋、不銹鋼壺、紫銅勺、燒烤戶外用品、碟子等
金屬制品：
金屬制品外殼、空調外殼、熱水器外殼、取暖器拉伸、鍋爐封頭等
家具：五金家具拉伸、日用工業品拉伸、燈具外殼拉伸、燃氣灶外殼、家用電器零件等。
目前山東威力重工設計生產有單動薄板拉伸液壓機、雙動薄板拉伸液壓機、多頂桿液壓墊拉伸液壓機。。公司從100噸-5000噸均有設計制造經驗，曾設計生產有不銹鋼水箱板液壓機、不銹鋼灰斗車拉伸機、汽車覆蓋件拉伸機、汽車縱梁液壓機、汽車車身配件液壓機、各種不銹鋼制品拉伸機、金屬拉伸機等。。采購定做歡迎來廠考察，或致電咨詢張經理：18306370898（可加微信）
目前山東威力重工設計生產有單動薄板拉伸液壓機、雙動薄板拉伸液壓機、多頂桿液壓墊拉伸液壓機。。公司從100噸-5000噸均有設計制造經驗，曾設計生產有不銹鋼水箱板液壓機、不銹鋼灰斗車拉伸機、汽車覆蓋件拉伸機、汽車縱梁液壓機、汽車車身配件液壓機、各種不銹鋼制品拉伸機、金屬拉伸機等。。采購定做歡迎來廠考察，或致電咨詢張經理：18306370898（可加微信）
